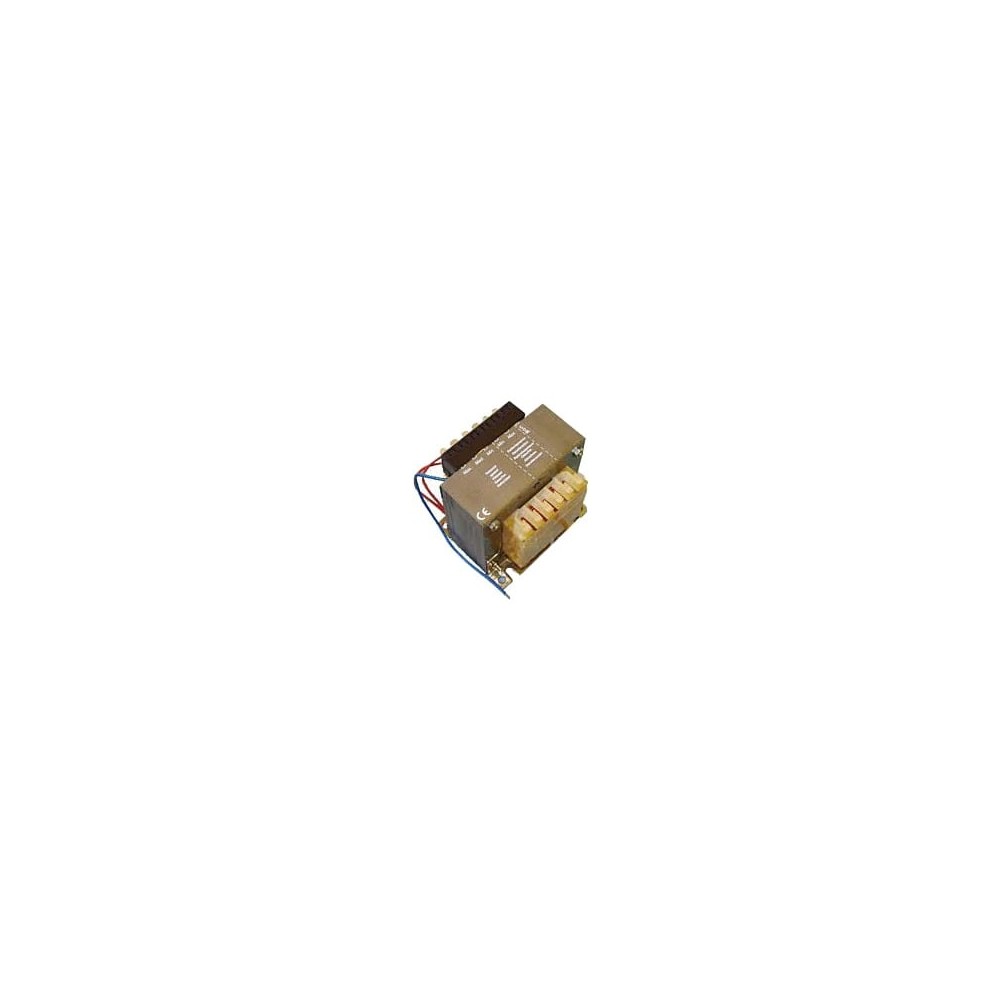

Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA

Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA

Refaccion CAME / KXBGG4LED / G4010 / Transformador para ZL37 / Entrada de voltaje 230 VCA
CAME
119-RIR111
$ 4.198
Impuestos incluidos
Agotado

  Política de seguridad

Protegemos tus datos y transacciones mediante tecnologías de cifrado y conformidad con normas de se

  Política de entrega

Enviamos a todo México en un plazo de 12 a 24 horas tras el pago. Los tiempos de entrega varían de

Características técnicas

  • Tipo: Transformador
  • Voltaje de entrada: 230 VCA
  • Voltaje de salida: 24 VCC
  • Aplicación: Automatización de puertas y portones
  • Modelo: ZL37F

Conexiones eléctricas

  • L1-L2: Alimentación a 230V a.c.
  • M-N: Motor 24V d.c.
  • 10-E: Salida 24V
  • F-FA: Microinterrutor de ralentización en apertura
  • F-FC: Microinterrutor de ralentización en cierre
  • 1-2: Pulsador de paro (N.C.)
  • 2-3: Pulsador de apertura (N.O.)
Selección de funciones
  • DIP 1 ON: Cierre automático activado
  • DIP 2 ON: Funcionamiento solo apertura con pulsador o mando a distancia
  • DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
  • DIP 4 ON: Función 'uomo presente' activada
  • DIP 5 ON: Prelampeggio 5 segundos en apertura y cierre
Ajustes
  • Trimmer ACT: Tiempo de cierre automático (1'-120')
  • Trimmer SENS: Sensibilidad del dispositivo amperométrico
  • Ajuste velocidad: Faston A (cable negro)
  • Ajuste ralentización: Faston B (cable rojo)
Conexión de antena
  • Paso 1: Conectar antena a terminales específicos
  • Paso 2: Insertar tarjeta AF con alimentación desactivada
  • Paso 3: Memorizar código presionando 'PROG' y botón de transmisor
Conexión al transformador
  • Colores: Blanco=común, Rojo=ralentamiento, Negro=velocidad
Conexión de accesorios
  • 10-11: Alimentación de accesorios (máx. 40W)
  • 10-5: Lámpara piloto 24V-3W máx. 'sbarra aperta'
Seguridad
  • DIP 6 ON: Detección de obstáculo activada
  • DIP 8 OFF: Función de cierre inmediato activada (requiere dispositivo de seguridad 2-C5)
  • DIP 9 OFF: Pulsador 'stop' activado (requiere dispositivo de seguridad 1-2)

Normas de conformidad

  • Diretiva Baja Tensión: 2006/95/CE
  • Diretiva Compatibilidad Electromagnética: 2004/108/CE
  • Normas aplicables: EN 60335-1, EN 13241-1
  • Normas EMC: EN 61000-6-2, EN 61000-6-3

Información de seguridad

  • La tarjeta AF debe insertarse sin tensión
  • La memorización del código se completa cuando el LED se mantiene encendido
  • No usar el equipo antes de completar la instalación
