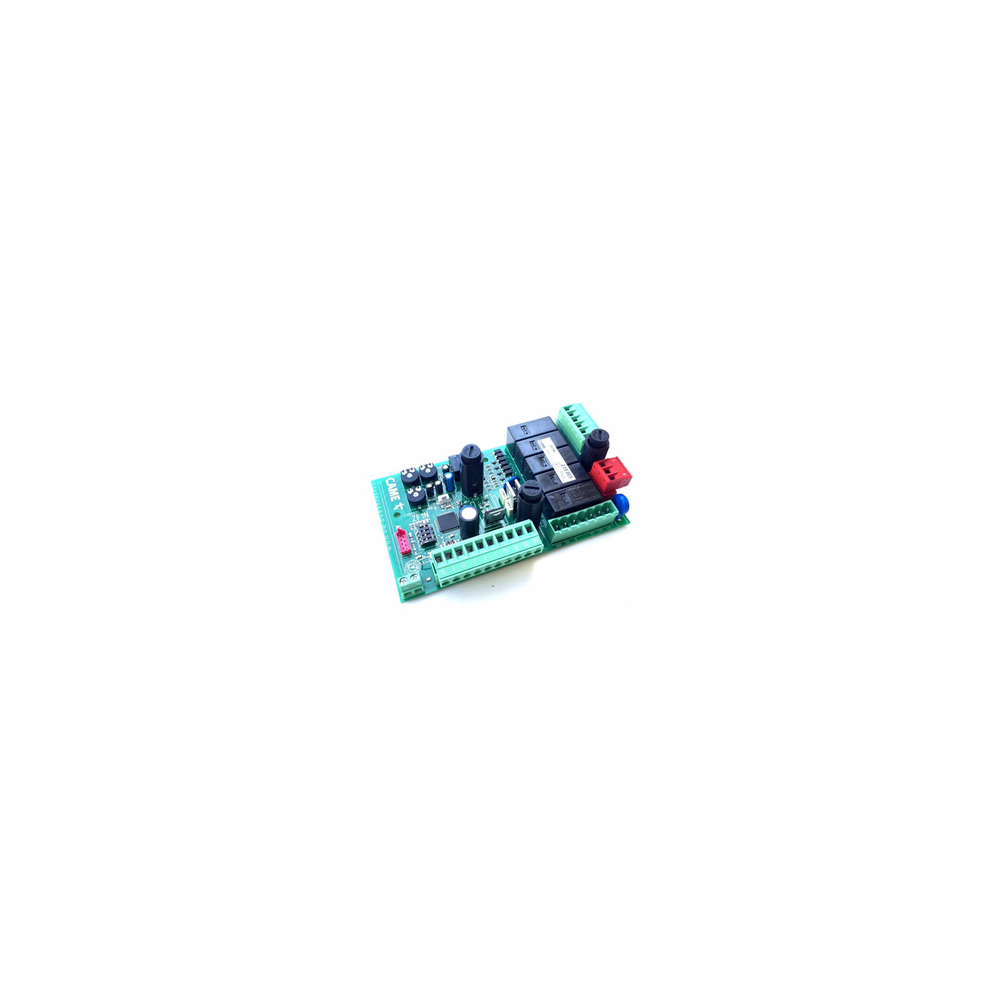

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220

Tarjeta de control para ZF1N Compatible con motores abatibles 001U7220
CAME
88001-0067
$ 3.158
Impuestos incluidos
Agotado

  Política de seguridad

Protegemos tus datos y transacciones mediante tecnologías de cifrado y conformidad con normas de se

  Política de entrega

Enviamos a todo México en un plazo de 12 a 24 horas tras el pago. Los tiempos de entrega varían de

Características principales

  • Compatibilidad con modelos 001U7220 y 002ZFN110
  • Diseño eficiente para control avanzado
  • Fácil integración en sistemas existentes
  • Alta fiabilidad en operaciones críticas
  • Interfaz de usuario simplificada y accesible

Especificaciones técnicas

  • Grado de protección: IP54
  • Alimentación: 230 V CA o 120 V CA
  • Consumo en stand-by: 40 mA
  • Potencia máxima: 320 W
  • Material de la caja: ABS
  • Temperatura de funcionamiento: -20°C a +55°C
Fusibles
  • Línea: 5 A
  • Tarjeta: 315 mA
  • Accesorios: 3,15 A
Conexiones eléctricas
  • Alimentación: 120 V o 230 V AC
  • Salida para accesorios: 24 V AC - máx. 20 W
Dimensiones
  • Medidas: 184 x 452 mm

Funciones configurables

  • Cierre automático activado/desactivado
  • Función ABRE-STOP-CIERRA-STOP (secuencial)
  • Función ABRE-CIERRA-INVERSIÓN (paso-paso)
  • Test de seguridad para verificación de fotocélulas
  • Función para borrar usuarios

Regulaciones

  • Tiempo de cierre automático (1-120 segundos)
  • Tiempo de funcionamiento de motorreductores (15-120 segundos)
  • Retraso en cierre del motor M2 (3-10 segundos)
Conexiones de seguridad
  • Entrada para fotocélulas
  • Comprobación de dispositivos de seguridad
  • Protección contra fallos en dispositivos de seguridad
Conexiones de dispositivos
  • Conexión para motorreductores
  • Salida para luz intermitente
  • Salida de indicación de puerta abierta
Comunicación inalámbrica
  • Conector para tarjeta AF
  • Conexión para antena RG58 (hasta 10m)
  • Memorización de hasta 50 usuarios

Condiciones de instalación

  • Instalación por personal calificado
  • Corte de tensión antes de la instalación
  • Preparación de tuberías y canaletas
  • Comprobación de conexiones internas
  • Verificación de fijación en superficies sólidas

Tipos de cables recomendados

  • Cables H05RN-F para uso exterior
  • Cables H05VV-F para uso interior
  • Sección mínima según longitud de cable
  • Cable RG58 para antena (hasta 10m)
Protección eléctrica
  • Fusibles rápidos para todas las conexiones
  • Protección contra sobretensión categoría III
  • Aislamiento suplementario en conexiones internas
Componentes principales
  • Transformador
  • Borneros para conexiones
  • Trimmer para ajustes
  • LEDs indicadores
Aplicaciones
  • Control de cancelas de dos hojas batientes
  • Uso residencial y en comunidades de vecinos
  • Instalación en entornos interiores y exteriores

Precauciones de seguridad

  • Instalación exclusiva por personal calificado
  • Cortar la tensión antes de manipular
  • Protección contra sobrecargas mediante fusibles
  • Verificación de aislamiento en conexiones internas
  • Protección contra daños mecánicos en cables

Notas de programación

  • Memorización de usuarios hasta 50 emisores
  • Procedimiento de programación mediante pulsador PROG
  • Confirmación mediante LED de programación
  • Comprobación automática de fotocélulas
