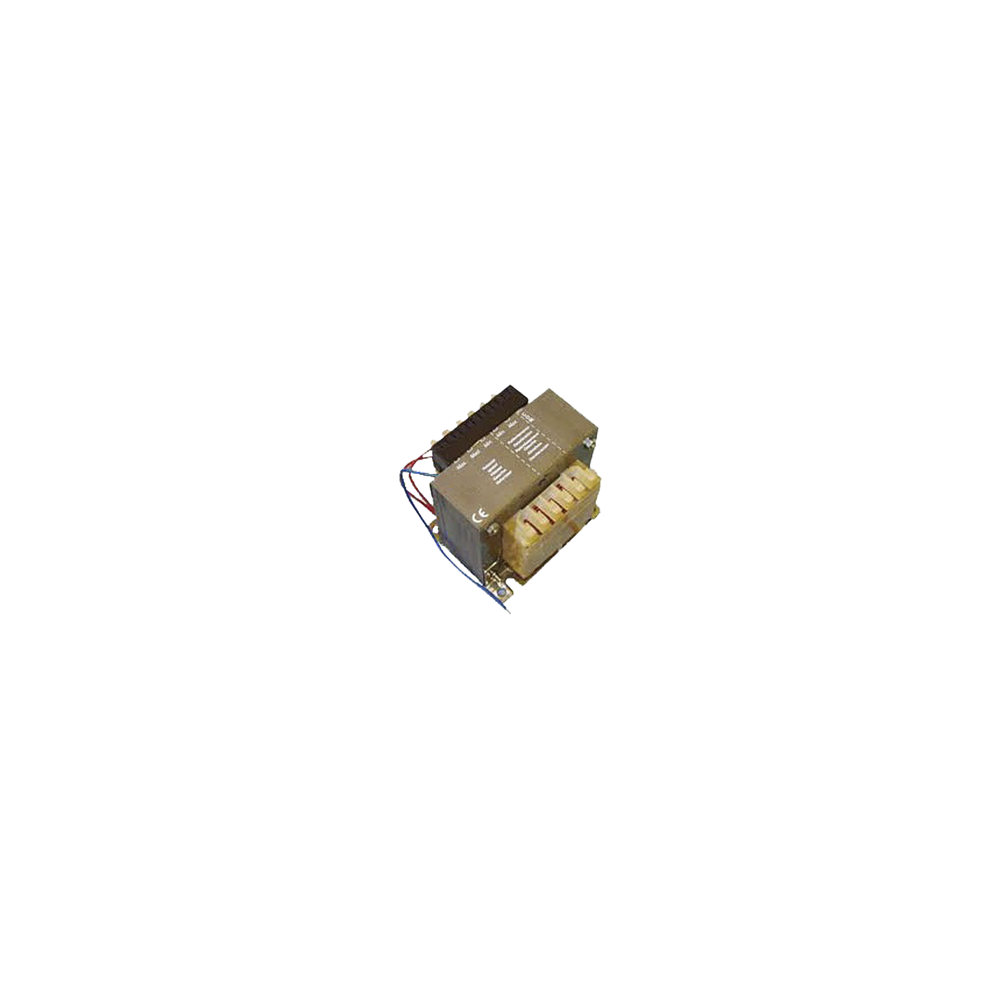

Refaccion CAME / KXBGG4LED / G4010 / Transformador de 120 compatible con tablilla ZL37 CAME

Refaccion CAME / KXBGG4LED / G4010 / Transformador de 120 compatible con tablilla ZL37 CAME

Refaccion CAME / KXBGG4LED / G4010 / Transformador de 120 compatible con tablilla ZL37 CAME
CAME
119-RIR184
$ 3.418
Impuestos incluidos
Agotado

  Política de seguridad

Protegemos tus datos y transacciones mediante tecnologías de cifrado y conformidad con normas de se

  Política de entrega

Enviamos a todo México en un plazo de 12 a 24 horas tras el pago. Los tiempos de entrega varían de

Características técnicas

  • Modelo: 119RIR184
  • Compatibilidad: Tablilla ZL37F CAME
  • Tensión entrada: 230V a.c.
  • Tensión salida: 24V d.c.
  • Potencia: Máx. 40W para accesorios
  • Funciones: Cierre automático, detección de obstáculos, función 'uomo presente', control de radiofrecuencia

Conexiones

  • L1-L2: Alimentación a 230V a.c.
  • M-N: Motor 24V d.c.
  • 10-E: Salida 24V (intermitente según configuración DIP 3)
  • 10-5: Lámpara piloto 24V-3W máx. 'sbarra aperta'
  • 10-11: Alimentación accesorios (máx 40W)
  • 2-C5: Contacto de cierre inmediato (N.C.)
  • F-FA/FC: Conexión microinterruptor de rallentamiento

Configuración DIP

  • DIP 1 ON: Cierre automático activado
  • DIP 2 ON: Funcionamiento 'solo apertura' con control remoto activado
  • DIP 3 ON: Salida 10-E intermitente en movimiento y cierre
  • DIP 4 ON: Función 'uomo presente' activada
  • DIP 5 ON: Prelampeggio 5 segundos en apertura y cierre
  • DIP 6 ON: Detección de obstáculo con motor a fin de carrera
  • DIP 8 OFF: Función de cierre inmediato activada (requiere dispositivo de seguridad 2-C5)
  • DIP 9 OFF: Botón 'stop' activado (requiere dispositivo de seguridad 1-2)

Ajustes

  • Trimmer A.C.T.: Tiempo de cierre automático (1' a 120')
  • Trimmer SENS.: Sensibilidad del dispositivo amperométrico
  • Faston A (cable negro): Ajuste velocidad de operación
  • Faston B (cable rojo): Ajuste velocidad de deceleración
Conexión del transformador
  • Conectar la antena a los terminales correspondientes en la tarjeta
  • Insertar la tarjeta AF solo cuando no haya tensión
  • Memorizar la codificación manteniendo presionado el botón 'PROG'
Compatibilidad
  • Conexión para microinterruptores de seguridad
  • Compatibilidad con sistemas de radiofrecuencia
  • Control de motor a 24V d.c.
Seguridad
  • Requiere dispositivos de seguridad para función de cierre inmediato
  • Cumple con Directiva Baja Tensión 73/23/CEE
  • Cumple con Directiva Compatibilidad Electromagnética 2004/108/CEE

Notas importantes

  • Los datos e informaciones proporcionados están sujetos a cambios sin previo aviso
  • Para desactivar funciones no utilizadas, consultar configuración de DIPs
  • El producto cumple con normativas europeas de seguridad y compatibilidad
119-RIR184
